針對Visio繪圖的圖形、樣板，分享自訂圖形與樣板的方式。
在Microsoft Office Visio 2016的操作環境中，除了提供千百種的圖形可供選取組合，製作所要的繪圖作品外，使用者也可以輕鬆地使用六種幾何圖形繪圖工具，分別為：線條工具（繪製直線）、弧形工具、多邊形工具、鉛筆工具、矩形工具、橢圓形工具等等繪圖利器，繪製或組合自己所要的圖案。雖然這些基本圖形並不多，但是，透過繪圖工具足可以讓使用者輕輕鬆鬆徒手繪製所要的各種圖形，更可以彌補您天馬行空的需要。

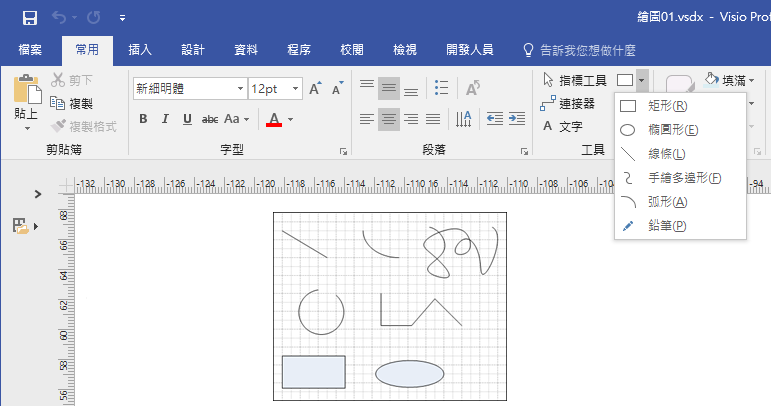

繪製線條、弧線、多邊形、鉛筆繪圖、矩形、橢圓等圖形。

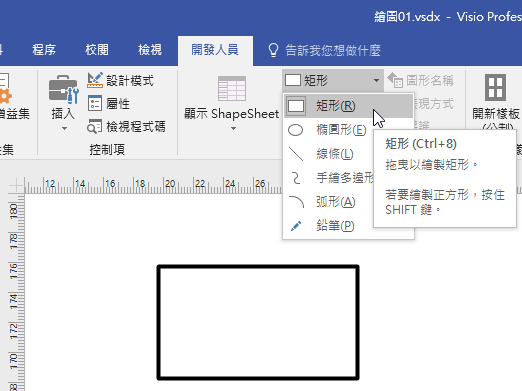

首先，繪製簡單的幾何圖形，例如：矩形：
在點選剛剛繪製完成的矩形後，選擇［鉛筆］工具，此時，滑鼠指標將以鉛筆狀呈現，並且自動進入圖形控點的操作環境，在圖形的端點與邊線上，皆可以看到控點：

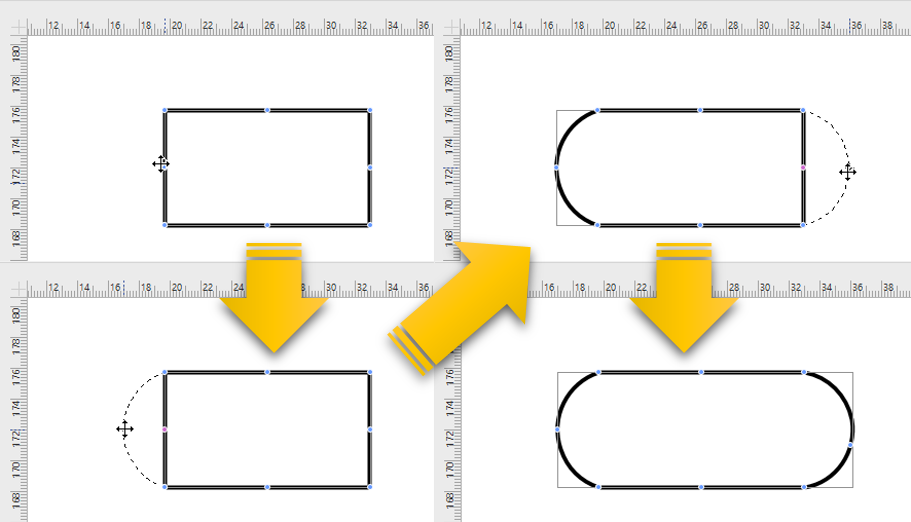

以滑鼠指標拖曳控點（滑鼠指標停在控點時，將呈現四箭頭狀），例如：分別拖曳矩形左右兩設的控點並朝外拖曳，原本的直線邊框即可形成弧形的輪廓。

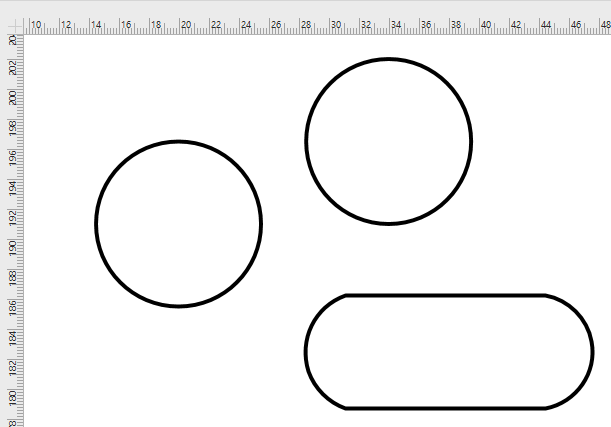

然後，再繪製兩個圓形，我們準備將這三個圖案，組合成一個圖形，可不是群組喔！

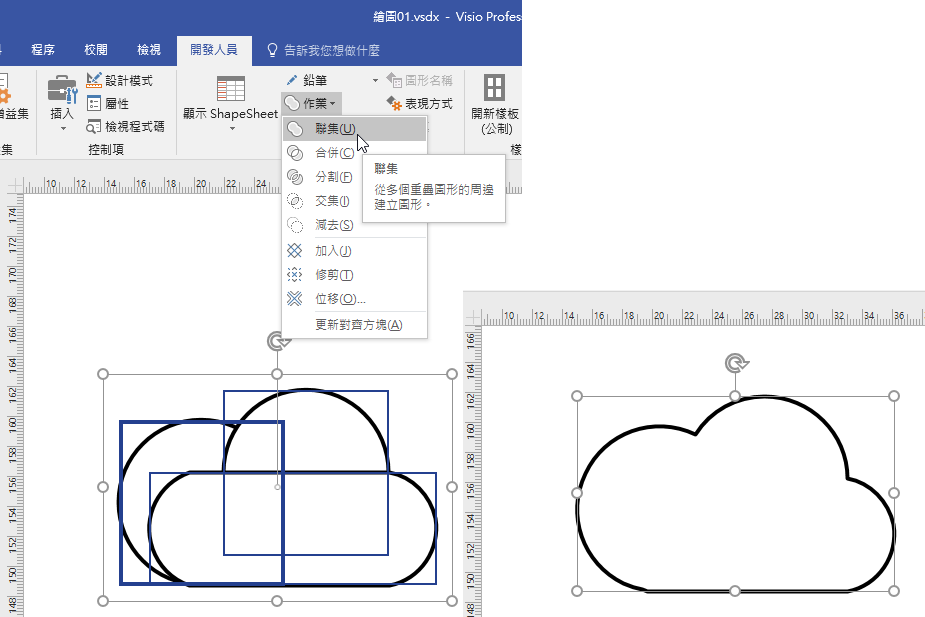

在［開發人員］索引標籤裡，提供了［作業］命令按鈕，可以針對選取的多個圖形進行圖形的運算，例如：圖形的聯集、交集、合併、分割、減去、加入、修剪、位移等等作業。切記！要進行這些圖形作業之前，應該選取兩個以上的圖形喔！而且，哪一個圖形先選？哪一個圖形後選？選取圖形的先後順序，有可能會影響圖形的運算的效果！這次我們將三個圖形適切的排列與堆疊後，選取所有圖形，並進行［聯集］運算，最後形成了一個雲朵的示意圖形，未來我們也將賦予其相關的屬性，形成我們自己建立的樣版圖案(Master Shape)。

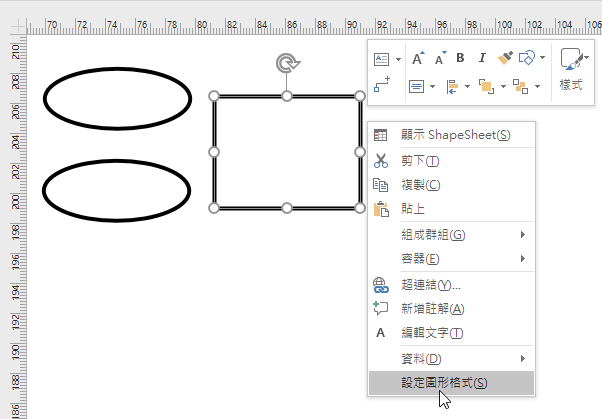

雲端服務的種類甚多，有儲存服務、郵件服務、…等等，透過幾何圖案的組合，當然就可以衍生出許多不同用途的示意圖形。以下即繪製了兩個相同大小的橢圓，以及一個與橢圓等寬的矩形。由於矩形的四個角預設是直角，顯得太剛硬了些，我們可以透過［設定圖形格式］工作窗格的操作，將四個直角設定為圓角。
例如：修改成1 mm圓角。

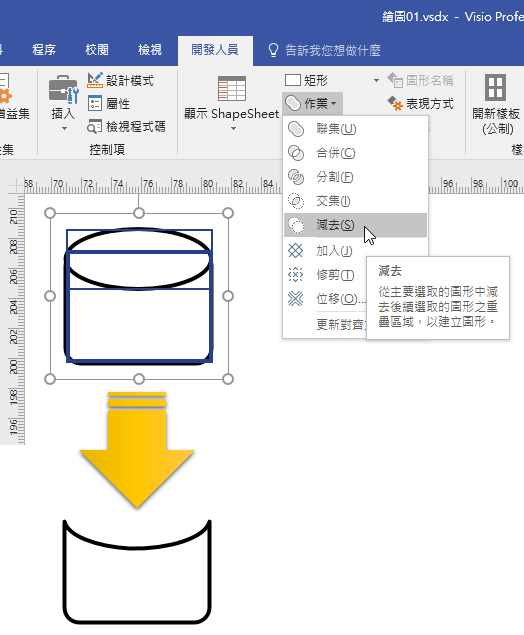

接著，將其中一個橢圓疊覆在矩形的上方，然後，先選取矩形、再選取橢圓，進行［減去］的圖形作業。意即將首先選取的圓角矩形減去橢圓後，產生新的圖形。

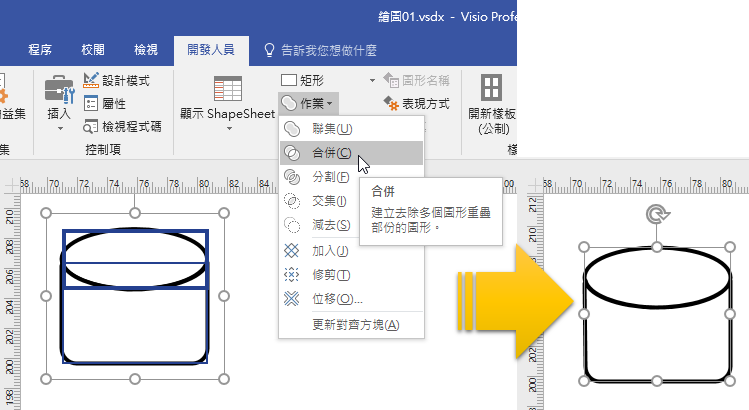

最後，將另一個橢圓拖曳放置在新圖形的上方，形成兩個圖形緊密黏附的狀態，然後，同時選取兩個圖形後，進行［合併］的圖形作業。兩個圖形原本的外框線條也都得以保留，這個類似圓柱體的結果圖形不就是一個儲存體的示意圖形嗎？

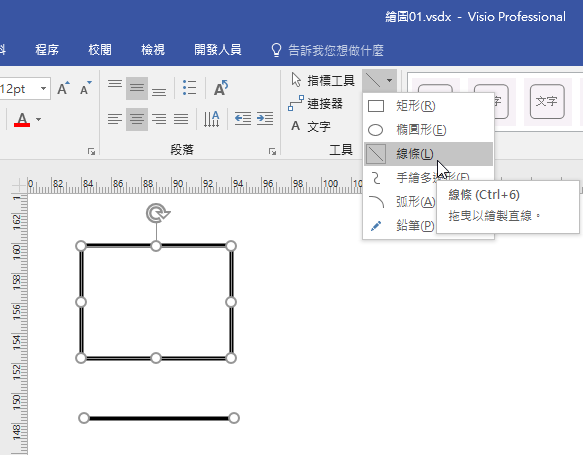

我們再繪製一個矩形，以及一個等寬的橫向直線，再如法炮製一番，製作另一個示意圖吧！例如：在完成繪製後，僅選取矩形(外圍會有八個小圓形縮放控點、頂端會有旋轉控點)，然後，點選［線條］工具。

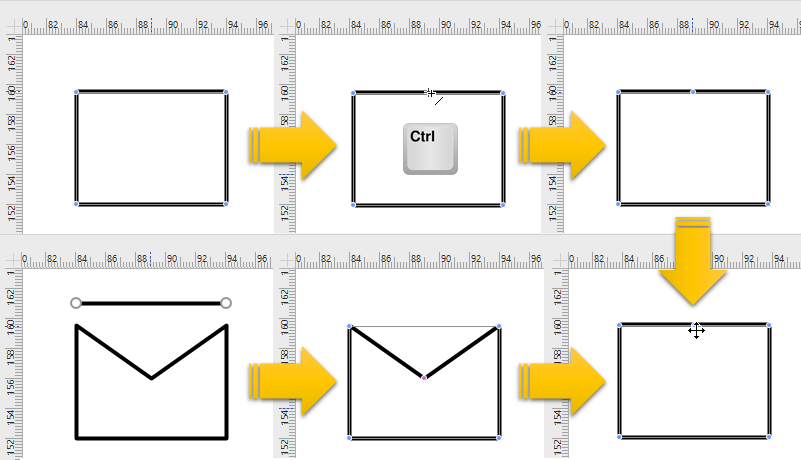

此時，剛剛選取的矩形將立即進入控點操作環境，四個角會有端點控制點(淡藍色小圓點)，請按住Ctrl按鍵不放，並將滑鼠游標移至矩形頂端邊線的中央處，按一下滑鼠左鍵，即可在點按處新增一個端點控制點。若將滑鼠游標停在此新增的端點控制點上(滑鼠游標將呈現四箭頭狀)，往下拖曳適當的距離，便可產生如同凹陷山峰般的輪廓。最後再將先前已經繪製完成的橫向線條，拖曳擺放在矩形頂端。

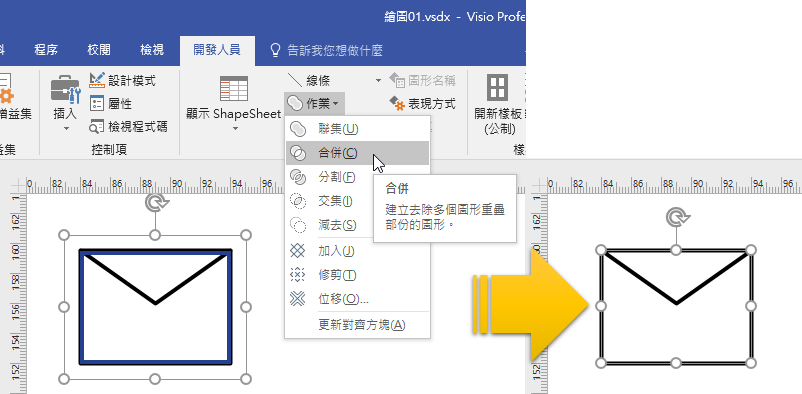

將橫向線條與矩形頂端貼齊黏附後，同時選取這兩個圖形，進行［合併］的圖作業，產生的新圖形是不是就像一個E-Mail的示意圖形呢？

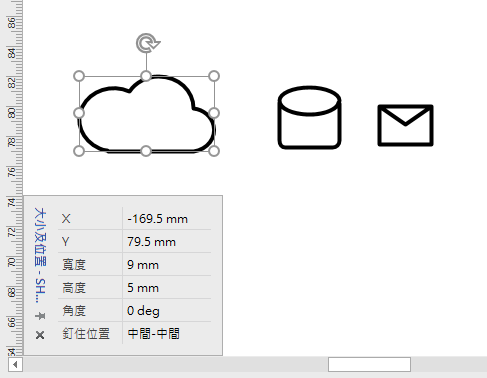

當然，若要精確的設定圖形大小，開啟［大小及位置］窗格絕對是必須的，因為，在此可以設定圖形的高度與寬度，例如：將雲朵圖形設定為9mm的寬度，以及5mm的高度。

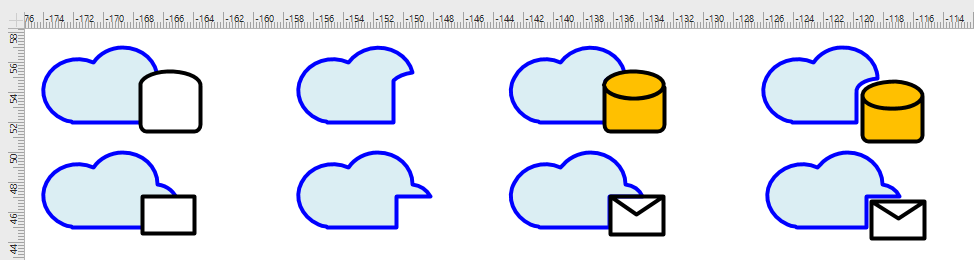

若有需求，透過填滿色彩的格式設定，再藉由前述的圖形作業，可以針對各個圖形進行圖形運算而組合成其他示意圖形。

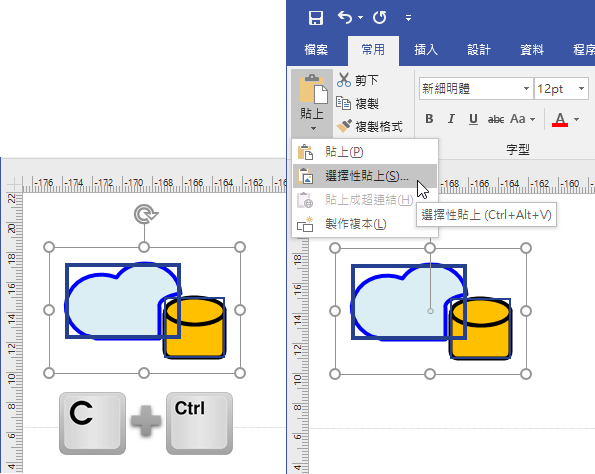

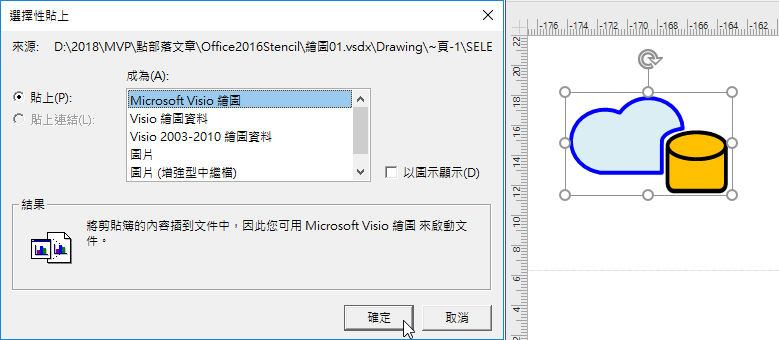

或者，也可以透過傳統的複製與選擇性貼上，將選取的圖形，換成Visio圖形物件、圖片、或點陣圖。例如：選取雲朵圖形以及儲存體圖形後，按下［Ctrl］+［C］按鍵，再執行［選擇性貼上］命令功能選項。
開啟［選擇性貼上］對話方塊後，選擇［Microsoft Visio繪圖］選項，即可將原本的兩個圖形，組合成一個Visio圖形。
